，在局部形成等離子體
，而等離子體化學活性很強，很容易發生反應
，在基片上沉積出所期望的薄膜, 該系統廣泛應用于沉積SiO2薄膜
、Si3N4薄膜、金剛石薄膜
、硬質薄膜、光學薄膜和炭納米管（CNT）
、石墨烯材料等
。屬于
PECVD的一種。
fwQ管式爐|真空爐|箱式爐|氣氛爐-鄭州科佳電爐有限公司產品功能和特點fwQ管式爐|真空爐|箱式爐|氣氛爐-鄭州科佳電爐有限公司1
、加熱元件采用摻鉬合金加熱絲
，爐膛保溫保溫材料采用氧化鋁陶瓷纖維材料
，保溫性能好，耐用，拉伸強度高，無雜球，純度高，節能效果明顯。fwQ管式爐|真空爐|箱式爐|氣氛爐-鄭州科佳電爐有限公司
2、整個爐體采用雙層內膽式結構，中間有氣隙隔離，即使?fàn)t膛溫度高達1200℃，爐體表面仍然可以安全觸摸無滾燙感覺。fwQ管式爐|真空爐|箱式爐|氣氛爐-鄭州科佳電爐有限公司
3、爐膛采用節能材料制作，整機能耗僅僅只有同等傳統電爐的1/3，節能環保。fwQ管式爐|真空爐|箱式爐|氣氛爐-鄭州科佳電爐有限公司
4、爐體配有：輸出電壓和輸出電流監測表，爐子加熱狀態一目了。fwQ管式爐|真空爐|箱式爐|氣氛爐-鄭州科佳電爐有限公司
5、超溫報警并斷電 ，漏電保護
，操作安全可靠具有多重防護功能。

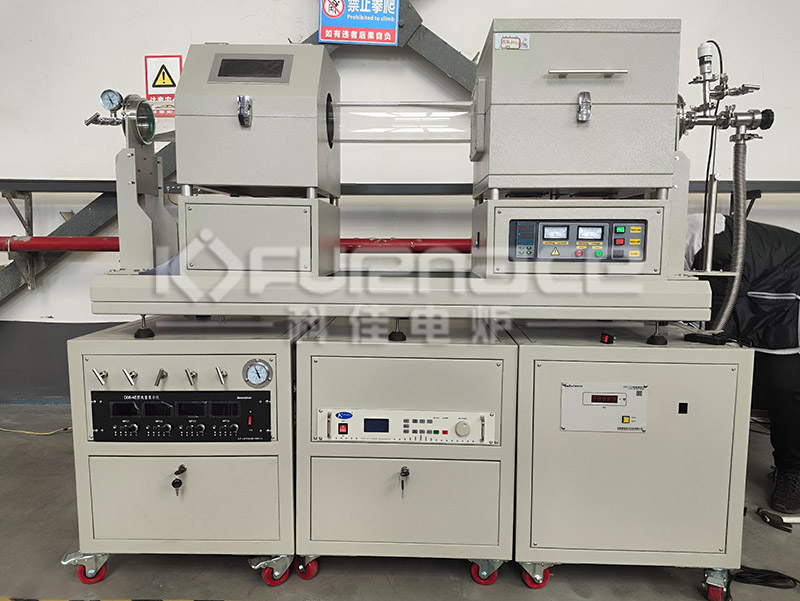

fwQ管式爐|真空爐|箱式爐|氣氛爐-鄭州科佳電爐有限公司規格參數
| 產品名稱 |
管式PECVD系統 |
| 滑道管式爐部分 |
| 產品型號 |
KJ-T1200 |
| 加熱區長度 |
300mm |
| 爐管尺寸 |
直徑120*1600mm |
| 工作溫度 |
≦1100℃ |
| 最高溫度 |
1200℃ |
| 測溫元件 |
K型熱電偶 |
| 溫控系統 |
30段PID微電腦可編程自動控制 |
| 保溫溫控精度 |
±1℃ |
| 溫控保護 |
具有超溫和斷偶保護功能 |
| 升溫速率 |
0-20ºC/min |
| 加熱元件 |
高電阻電熱合金絲OCr27A17Mo |
| 工作電壓 |
AC220V 單相50HZ |
| 額定功率 |
4KW |
| 爐膛材料 |
采用多晶纖維爐膛材料 ，材料保溫性能好 、反射率高、溫場均衡 |
| 密封系統 |
該爐爐管與法蘭之間采用O型圈擠壓密封、撤卸方便、可重復撤卸，氣密性好 |
| 爐 管 |
高純石英管 |
| 法 蘭 |
304不銹鋼密封法蘭，已安裝機械壓力表和不銹鋼截止閥，方便拆卸，放取材料 |
| 爐體結構 |
鍍Cr厚鋼板雙向滑軌，可實現管式爐移動，達到快速升溫和降溫 |
| 爐殼溫度 |
≤45℃ |
| 真空系統部分 |
| 名稱 |
DRV16旋片泵4L/S |
| 主要參數 |
極限真空度10Pa（包含KF25接口、真空擋板閥和可移動箱體） |
| 真空顯示 |
電阻數顯真空計，顯示范圍標準大氣壓--10-1pa |
| 氣路系統部分 |
| 名稱 |
四路質量流量計 |
| 氣路 |
四路 |
| 流量控制 |
數字顯示，每路氣體含有針閥單獨控制，氣體流量自動控制 |
| 進出氣口 |
四進一出，內置精密混氣罐 |
| 鏈接方式 |
雙卡套接頭 |
| 流量范圍 |
MFC1-MFC4：0-500sccm（量程可選） |
| 控制精度 |
±1.5%F.S左右，量程不同，略有差別 |
| 工作環境溫度 |
5℃-45℃ |
| 等離子射頻器部分 |
| 名稱 |
射頻自動匹配器 |
| 匹配功率范圍 |
0-500W |
| 工作頻率 |
13.56MHZ+0.005% |
| 正常工作反射功率 |
＜3W |
| 匹配時間 |
＜3S |
| 傳輸效率 |
＞90% |
| 匹配器電源 |
AC220V/50-60HZ |
