CVD（化學氣相沉積）在半導體行業的應用非常廣泛，以下是其應用的主要方面：
CVD在半導體行業的應用
光電器件制造： 光刻工藝中的硬掩膜： 氣體傳感器： 優良的封裝： 阻擋層和襯墊層： 光學應用： 電子產品： 納米材料制備： 半導體器件制造： 總體來說
光伏電池：CVD用于制造薄膜太陽能電池 ，如硅薄膜和化合物半導體薄膜（如CdTe和CIGS），以提高光電轉換效率。
LED和激光器：該技術用于沉積氮化鎵（GaN）和其他III-V族化合物半導體，以制造耐用的發光二極管（LED）和激光器。
CVD用于沉積如氮化硅（Si?N?）和氧化硅（SiO?）等硬掩膜層，這些掩膜層在光刻工藝中提供高分辨率圖形轉移和刻蝕保護。
如金屬氧化物半導體氣體傳感器，通過CVD沉積敏感薄膜，實現高靈敏度檢測。
通過硅通孔（TSV）：CVD用于沉積高質量的絕緣層和金屬填充材料，制作通過硅通孔，實現三維集成電路（3D IC）互連。 封裝保護層：用于沉積保護層，提高封裝可靠性和耐用性。

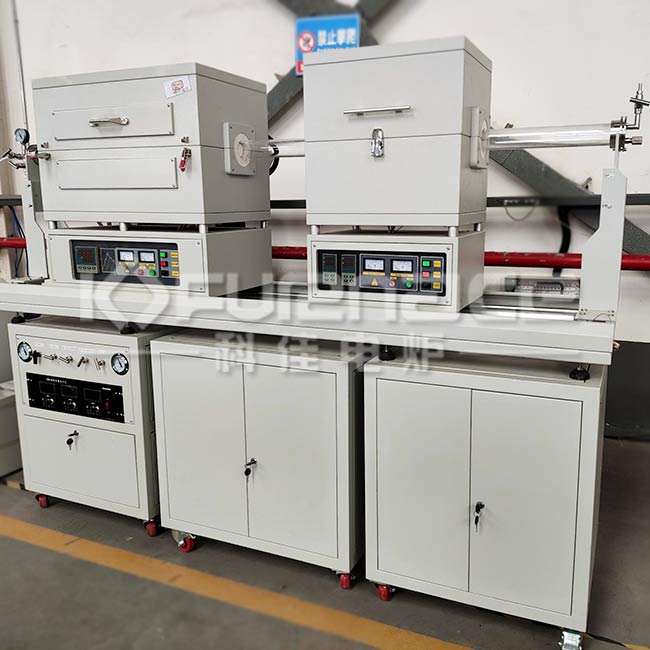

比較常用的滑道CVD管式爐(點擊圖片查看產品詳情)
阻擋層沉積，如鈦氮化物（TiN）和鉭氮化物（TaN），作為銅互連的擴散阻擋層，防止金屬擴散。
襯墊層沉積，用于提高界面質量，改善后續薄膜沉積的均勻性和附著力。
CVD金剛石在光學領域的應用，包括用于輸出來自激光器、太赫茲和同步輻射的重型IR輻射的窗口，以及折射X射線透鏡的制造。
金剛石用于生產基于寬帶半導體的器件中的散熱基板和涂層。使用“GaN-Diamond”異質結構可以創建新一代的微型和高能效高功率微波電子、放大器、LED和其他電子設備，是5G網絡基礎設施所需要的電子設備。
CVD技術還可以用于生長各種納米材料，如碳納米管、石墨烯等，這些納米材料具有優異的機械、電學和熱學性能，被廣泛應用于傳感器、儲能材料等領域。
CVD技術在半導體器件制造中應用廣泛，包括生長硅、氧化鋁、氮化硅、碳化硅、磷化錮等材料。其中，生長單晶硅和多晶硅是CVD技術在半導體器件制造中的主要應用。
此外，CVD碳化硅零部件因其獨特的性能優勢，在多個領域獲得了廣泛運用，尤其是在刻蝕設備、MOCVD設備、Si外延設備和SiC外延設備以及快速熱處理設備中，都有著非常多的作用。

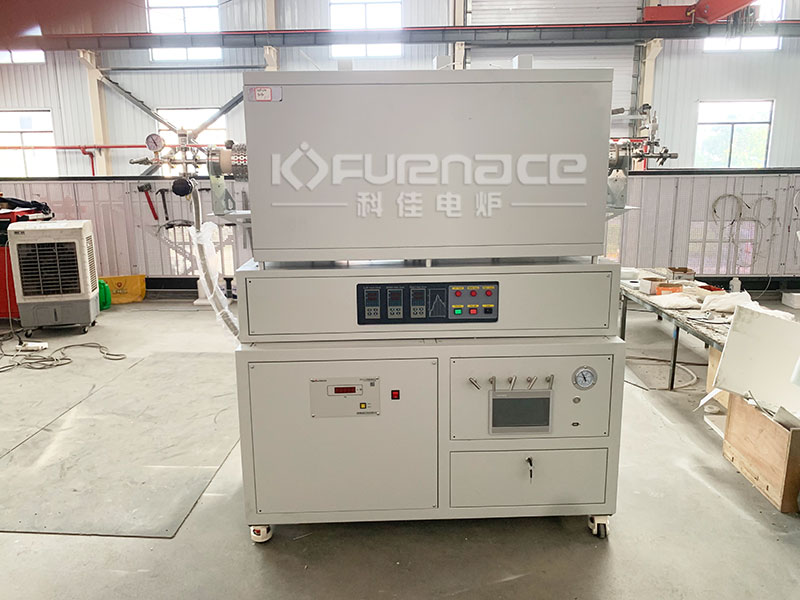

定制款三溫區CVD管式爐(點擊圖片查看產品詳情)，CVD在半導體行業的應用涵蓋了從基礎材料制備到高端設備制造的各個環節，使得CVD在半導體行業中有著非常廣泛的應用。點擊了解更多CVD管式爐
