CVD可以處理半導體材料嗎
？

時間：2024-09-11 點擊次數：0

CVD（化學氣相沉積）確實可以處理半導體材料

，并且在半導體領域有著廣泛的應用

。下面就來具體看看有哪些主要的應用吧

！

CVD技術通過將一種或多種氣態前體引入高溫反應室中

，在適當?shù)臏囟群蛪毫l件下

，這些前體分解形成所需的固態材料

，并在基片上沉積形成連續膜層

。這一技術在半導體制造中有著很大的作用

，具體體現在以下幾個方面：
薄膜沉積：CVD技術可用于沉積各種絕緣層

、金屬層和摻雜層，如二氧化硅(SiO?)

、氮化硅(Si?N?)

、鎢(W)、鈦(Ti)

、鋁(Al)等

，這些薄膜在半導體器件中起到電絕緣、保護和鈍化的作用

。
外延生長：CVD還用于外延生長單晶硅或其他半導體材料（如碳化硅

、氮化鎵），在晶圓表面形成高質量的單晶層

，這對于提高半導體器件的性能很重要

。
特殊材料沉積：CVD技術還可以沉積高k電介質材料（如鉿氧化物HfO?和鋯氧化物ZrO?）作為MOSFET柵極介質，以降低漏電流

，提高器件性能

。此外，它還能沉積阻擋層（如鈦氮化物TiN和鉭氮化物TaN）以防止金屬擴散。
納米材料和特殊材料的制備：CVD技術還能制備納米顆粒

、納米線

、碳納米管和石墨烯等納米材料，這些材料在電子器件和傳感器中有廣泛應用

。
光伏和LED制造：在光伏領域

，CVD用于制造薄膜太陽能電池（如硅薄膜和化合物半導體薄膜CdTe、CIGS）

，提高光電轉換效率

。在LED和激光器制造中，CVD則用于沉積氮化鎵(GaN)和其他III-V族化合物半導體

。
微機電系統（MEMS）和氣體傳感器：CVD技術還用于MEMS制造中的材料沉積

，以及金屬氧化物半導體氣體傳感器的敏感薄膜沉積，實現高靈敏度檢測

。

所以說

，CVD技術在半導體材料處理中有著很重要的應用，其高純度

、高質量

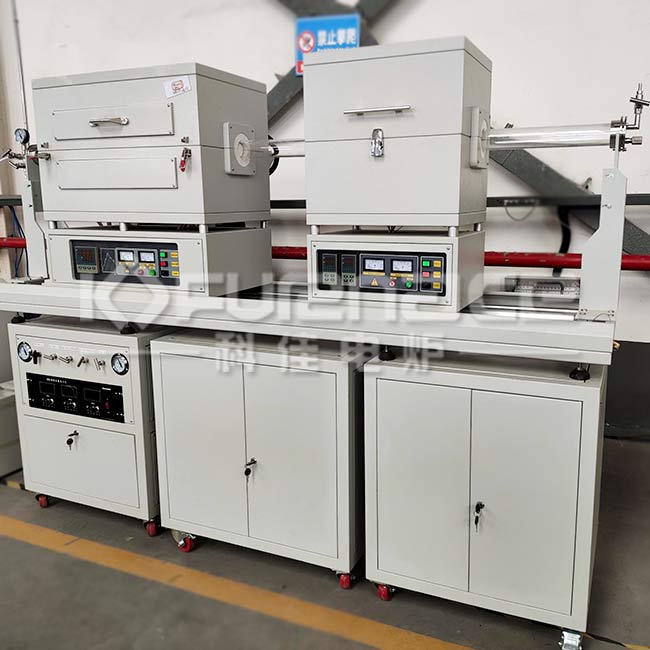

、均勻性和可控性等特點使得它在半導體制造中得到了廣泛應用。點擊了解更多CVD電爐爐
